高頻跳篩產品結構與工作原理

高頻跳篩主要是用于漿料的粗選凈化，也可用于壓力篩尾漿的處理，是制漿造紙行業的必選設備。高頻跳篩采用了篩框偏重輪和傳動撓性聯接的傳遞方式，通過使篩框的高頻振動來篩除粗漿中的節子塑料及其它粗大雜質，而達到篩選的目的。本設備用彈簧作減振裝置，具有結構簡單、維修方便、生產費用低、占地面積小、生產效率高等優點

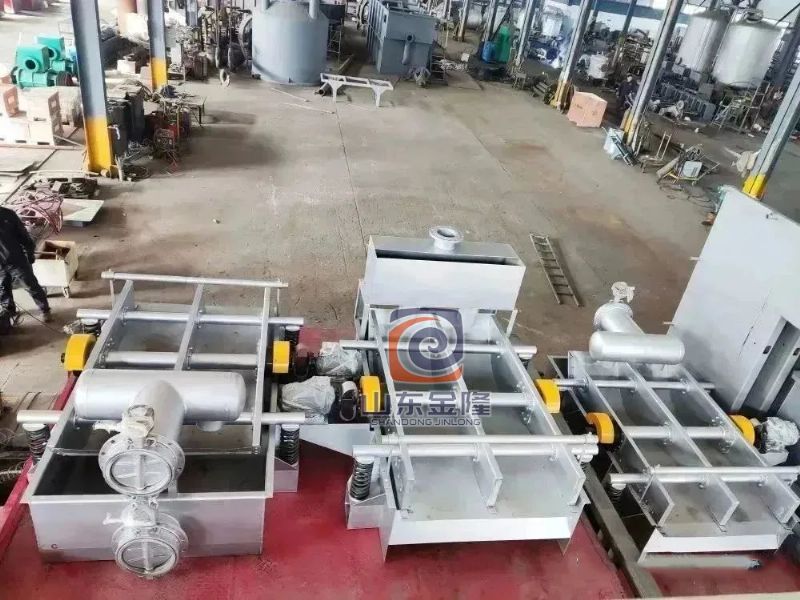

高頻跳篩主要由篩框、進漿管、振動系統、減振裝置、漿槽等部件組成。

漿料自進漿箱經進漿管沖入篩框，漿與渣節通過篩板進行分離。篩好的漿料進入漿槽，并由出漿口排出，而未蒸解的纖維雜物則由篩框的端部排出。

高頻跳篩通過漿位調節裝置來調節漿槽的漿位，漿位的高低影響漿料篩選時的壓力差及篩框振動阻尼的大小。

篩框的振動是裝在主軸上的兩個偏心輪來實現的。主軸由撓性聯軸節與電動機直接相聯，電動機帶動主軸運轉時通過主軸上的兩個偏心輪使篩框處于振動狀態。減振裝置是由四根彈簧把篩框支撐起來，具有結構簡單、實用性能好等優點。本機可分為左右手機，用戶可根據實際情況調整。（面向排渣端，電動機在漿槽左側為左手機，電動機在右側為右手機。
